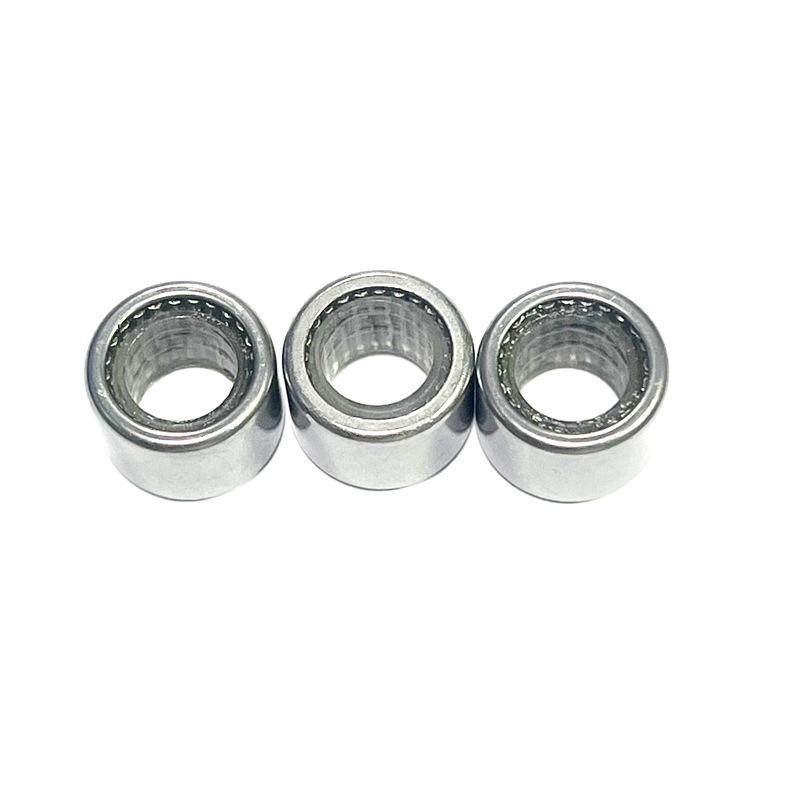

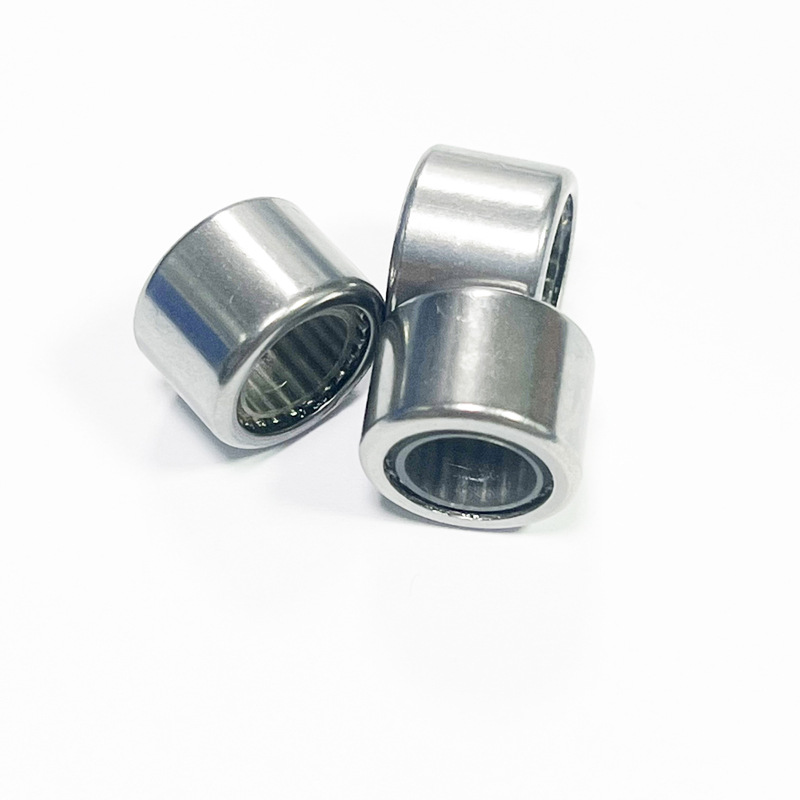

Los rodamientos de agujas son rodamientos de rodillos con rodillos cilíndricos que son delgados y largos en relación con su diámetro. Dichos rodillos se denominan rodillos de agujas. Aunque tiene una sección transversal pequeña, el rodamiento aún tiene una alta capacidad de carga. Los rodamientos de agujas están equipados con rodillos delgados y largos (diámetro del rodillo D≤5 mm, L/D≥2,5, L es la longitud del rodillo), por lo que la estructura radial es compacta y su tamaño de diámetro interno y capacidad de carga son los mismos como otros tipos de rodamientos, y su diámetro exterior es el más pequeño, especialmente adecuado para estructuras de soporte con dimensiones radiales de instalación limitadas.

Clasificación:

Además de los enumerados en el catálogo, rodamientos que se pueden utilizar para ingeniería general, como:

(1) Cojinetes de agujas de copa estirada abierta

(2) Cojinetes de agujas de copa estirada cerrada

(3) Rodamientos de agujas con anillo interior

(4) Rodamientos de agujas sin aro interior/rodamientos de agujas sin aro interior y sin jaula

(5) Rodamientos de agujas con y sin jaulas

Metodo de instalacion

Instale rodamientos de agujas completamente llenos, generalmente usando manguitos auxiliares. En este momento, el rodillo auxiliar o el manguito auxiliar soportan el rodillo de agujas para que el rodillo de agujas no se caiga, y el muñón levanta el rodillo de agujas con su propio chaflán. A medida que el rodamiento de agujas se mueve lentamente hacia adentro en el muñón, el rodillo auxiliar o el manguito auxiliar se retirarán lentamente hasta que se instale en la posición de trabajo. El diámetro exterior del rodillo auxiliar y el manguito auxiliar deben ser 0,1-0,3 mm más pequeños que el diámetro del eje. Al instalar, primero cubra la superficie interior del anillo exterior del rodamiento con grasa y coloque los rodillos de aguja cerca de la superficie interior (debe haber un espacio al colocar el último rodillo de aguja), y luego coloque el rodillo auxiliar en su lugar. del muñón o del anillo interior del rodamiento O se empuja el manguito auxiliar en el orificio del anillo exterior, y su cara final está alineada con la cara final del eje de instalación o la cara final del anillo interior del rodamiento instalado en el eje y luego golpear con una prensa o un martillo de mano para aplicar presión. Los rodamientos de agujas también se pueden instalar de esta manera, es decir, el diámetro exterior del manguito auxiliar se cubre con una fina capa de aceite lubricante y se inserta en el anillo exterior del rodamiento, de modo que el manguito auxiliar y el anillo exterior del rodamiento forman un agujero anular, y luego el rodillo de aguja se instala en el agujero anular. Después de instalar el rodillo de agujas, use el eje de trabajo para sacar el manguito auxiliar. Para los rodamientos de agujas sin anillo interior o anillo exterior, al instalarlos, primero aplique una capa delgada de grasa a la superficie rodante del eje o al orificio de la carcasa, y luego pegue los rodillos de agujas a la grasa en la parte de instalación a su vez. Debe haber un espacio al pegar el último rodillo de agujas, y el tamaño del espacio debe ser de 0,5 mm en la circunferencia del rodamiento de agujas. No apriete el último rodillo en él, ni instale una aguja menos, porque el rodamiento se atascará y no podrá girar cuando se apriete con fuerza; Retorcido y roto. Para los rodamientos de agujas con solo aros exteriores estampados, dado que la pared del aro exterior es muy delgada, los rodamientos de agujas sin rodillos de agujas deben instalarse golpeando con un martillo manual y presionar con una prensa. Porque cuando golpea el martillo manual, la presión es desigual y es fácil causar una deformación local del anillo exterior del rodamiento de agujas.
