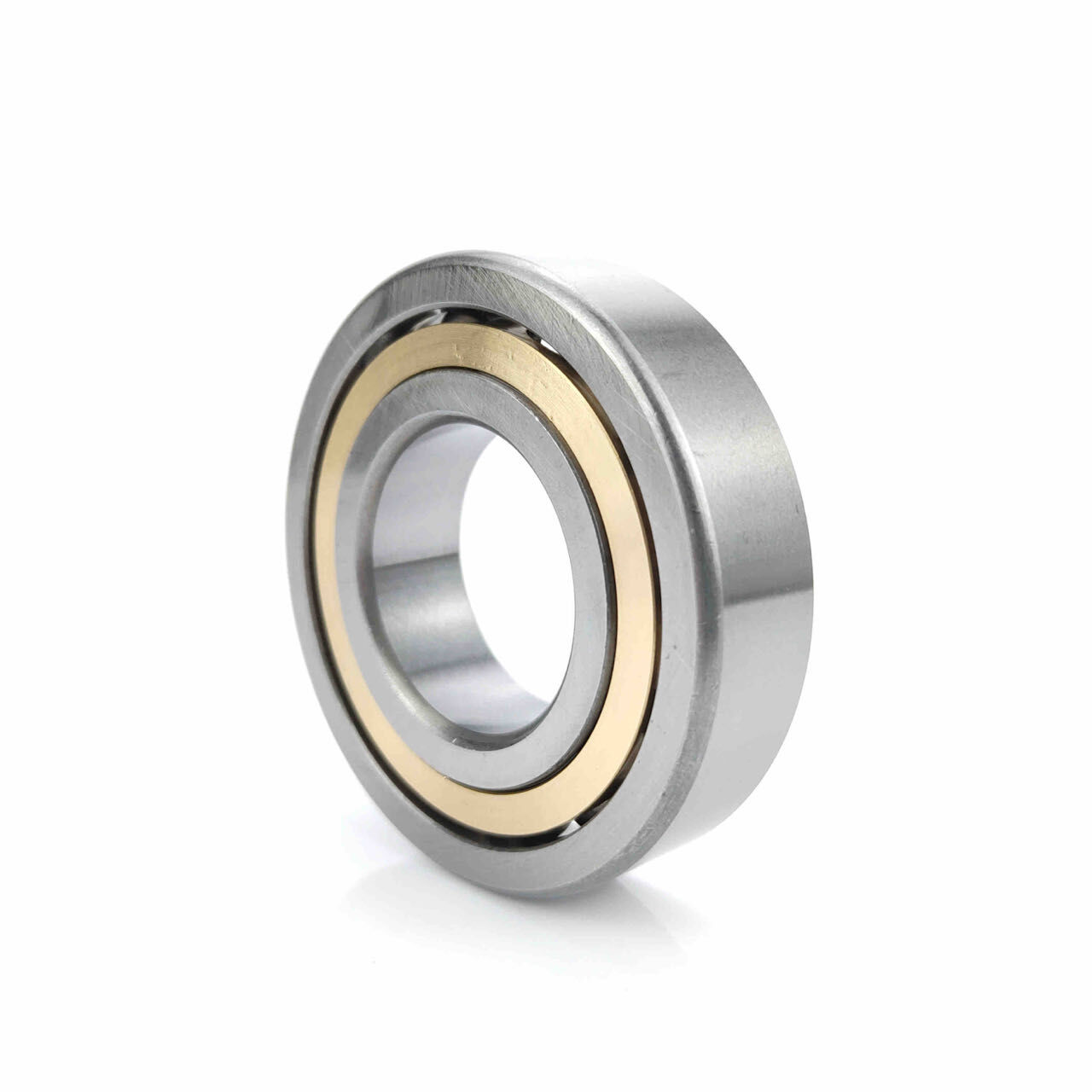

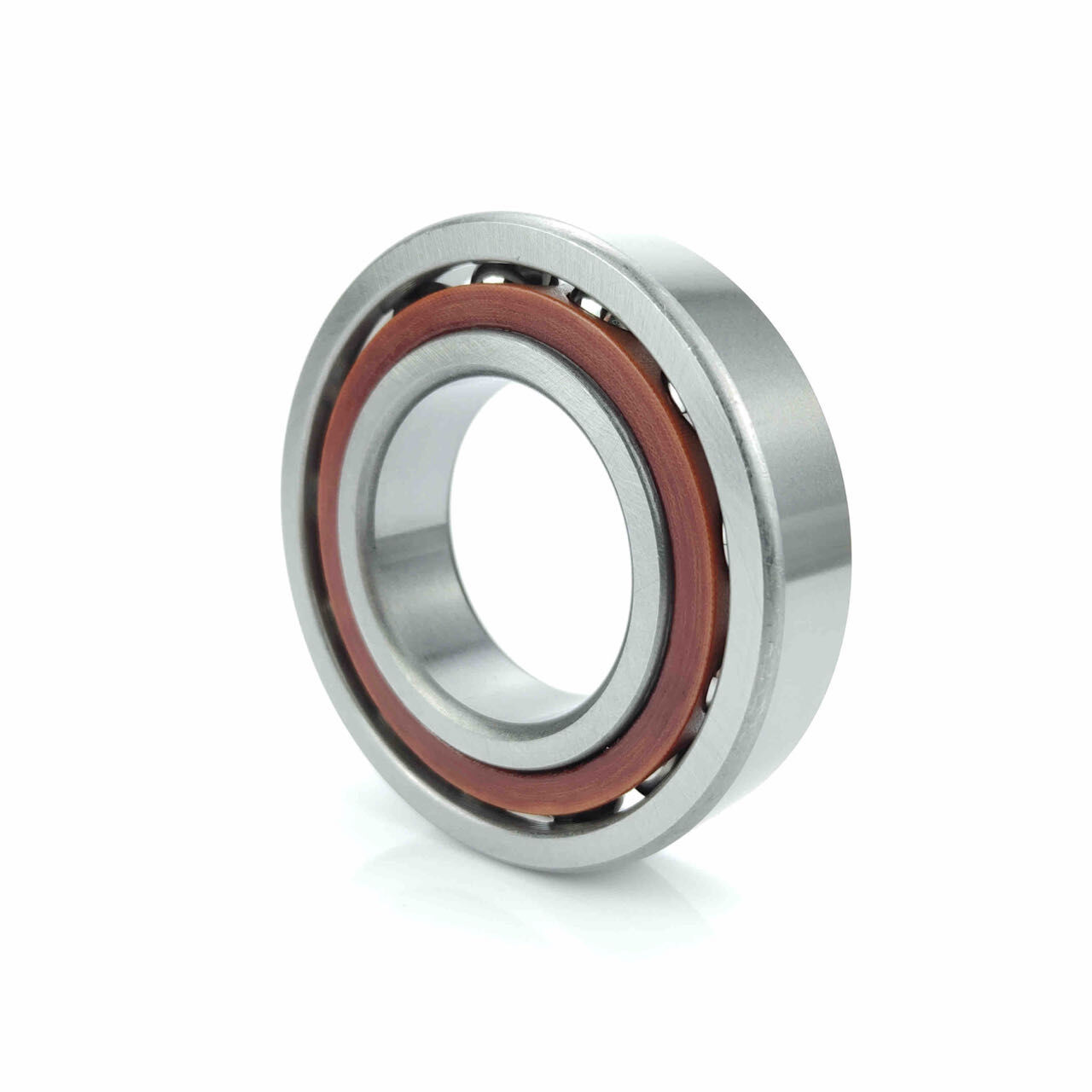

La línea de conexión entre la bola de acero del rodamiento de bolas de contacto y el punto de contacto de los anillos interior y exterior forma un ángulo con la dirección radial. Los ángulos de contacto generalmente se dividen en 15°, 30° y 40°, que se representan con las letras C, A y B respectivamente. NSK produce especialmente estos rodamientos con un ángulo de contacto de 25°.

Introducción

Los rodamientos de bolas de contacto angular soportan principalmente grandes cargas axiales unidireccionales. Cuanto mayor sea el ángulo de contacto, mayor será la capacidad de carga. El material de la jaula es placa de acero, latón o plástico de ingeniería, y el método de formación es estampado o torneado, que se selecciona según la forma del rodamiento o las condiciones de servicio. Otros incluyen rodamientos de bolas de contacto angular combinados, rodamientos de bolas de contacto angular de dos hileras y rodamientos de bolas de contacto de cuatro puntos.

Los rodamientos de bolas de contacto angular pueden soportar carga radial y carga axial al mismo tiempo. Puede trabajar a velocidades más altas. Cuanto mayor sea el ángulo de contacto, mayor será la capacidad de carga axial. Los rodamientos de alta precisión y alta velocidad suelen tener un ángulo de contacto de 15 grados. Bajo la acción de la fuerza axial, el ángulo de contacto aumentará. Los rodamientos de bolas de contacto angular de una hilera solo pueden soportar carga axial en una dirección y causarán una fuerza axial adicional cuando soporten carga radial. Y solo puede limitar el desplazamiento axial del eje o alojamiento en una dirección. Si se instala en pares, haga que los anillos exteriores de un par de rodamientos queden enfrentados, es decir, el extremo ancho enfrenta la cara del extremo ancho y el extremo angosto enfrenta la cara del extremo angosto. Esto evita causar fuerzas axiales adicionales y mantiene el eje o la carcasa dentro del juego axial en ambas direcciones.

Debido a que la pista de rodadura de los anillos interior y exterior del rodamiento de bolas de contacto angular puede tener un desplazamiento relativo en el eje horizontal, puede soportar carga radial y carga axial al mismo tiempo: carga combinada (el rodamiento de bolas de contacto angular de una fila solo puede soportar carga axial). carga en una dirección, por lo tanto, generalmente se instalan en pares). El material de la jaula es latón, resina sintética, etc., que se diferencian según el tipo de rodamiento y las condiciones de servicio.

Clasificación de rodamientos

Tipo 7000C (∝=15°), Tipo 7000AC (∝=25°) y Tipo 7000B (∝=40°) El bloqueo de este tipo de rodamiento está en el aro exterior. Generalmente, los anillos interior y exterior no se pueden separar y pueden soportar cargas combinadas radiales y axiales y cargas axiales en una dirección. La capacidad de soportar la carga axial está determinada por el ángulo de contacto, y cuanto mayor sea el ángulo de contacto, mayor será la capacidad de soportar la carga axial. Este tipo de cojinete puede limitar el desplazamiento axial del eje o la carcasa en una dirección.

1. Columna única: 78XX, 79XX, 70XX, 72XX, 73XX, 74XX

2. Micro: 70X

3. doble fila: 52XX, 53XX, 32XX, 33XX, LD57, LD58

4. contacto de cuatro puntos: QJ2XX, QJ3XX
