Rodamientos esféricos de bolas, es decir, rodamientos esféricos exteriores. Pertenece a los rodamientos rígidos de bolas, los elementos rodantes en el interior son bolas de acero; la superficie del anillo exterior es esférica, por lo que se llama rodamientos de bolas esféricos exteriores.

Clasificación de rodamientos

Cojinete de bolas esférico exterior con asiento

1. Los códigos de los rodamientos de bolas esféricos exteriores con alambre superior son: serie UC200 (serie ligera), serie UC300 (serie pesada) y la serie de productos deformados UB(SB)200. Si el entorno de la aplicación no es adecuado, generalmente elija la serie UC200; de lo contrario, elija la serie UC300. Por lo general, hay dos tornillos de elevación en el rodamiento de bolas esférico exterior y el ángulo incluido es de 120°. Su característica es que cuando coopera con el eje, el tornillo de elevación se usa para rematar el eje y luego tiene un efecto de fijación, pero su cooperación Los requisitos ambientales requieren pequeñas oscilaciones. Este tipo de rodamiento de bolas esférico exterior es relativamente común y se usa ampliamente en varias industrias manufactureras, como maquinaria textil y maquinaria cerámica.

2. Rodamientos de bolas esféricos exteriores cónicos Los nombres en código son: serie UK200, serie UK300. El diámetro interno de este tipo de rodamiento de bolas esférico externo es un orificio interno cónico con una relación de 1: 12. Cuando se usa, debe usarse junto con un manguito adaptador. Las características de este tipo de rodamiento de bolas esférico exterior son: puede aceptar una carga de mayor diámetro. Debido a que el diámetro interior del mismo tipo de manguito adaptador que coopera con él es más pequeño que el del rodamiento de bolas esférico exterior con cable superior, por ejemplo, el diámetro interior del rodamiento de bolas esférico exterior UC209 con cable superior es de 45 mm, y el El diámetro del eje utilizado junto con él es de 45 mm, y si cambia a un rodamiento de bolas esférico exterior cónico, solo puede elegir un manguito adaptador con un diámetro interior de 45 mm, y el único rodamiento de bolas esférico exterior cónico que coopera con una funda adaptadora de 45 mm es UK210 (por supuesto, si el ajuste es más alto, puede elegir UK310). Por lo tanto, el ajuste aceptado por UK210 debería ser mucho mayor que el aceptado por UC209.

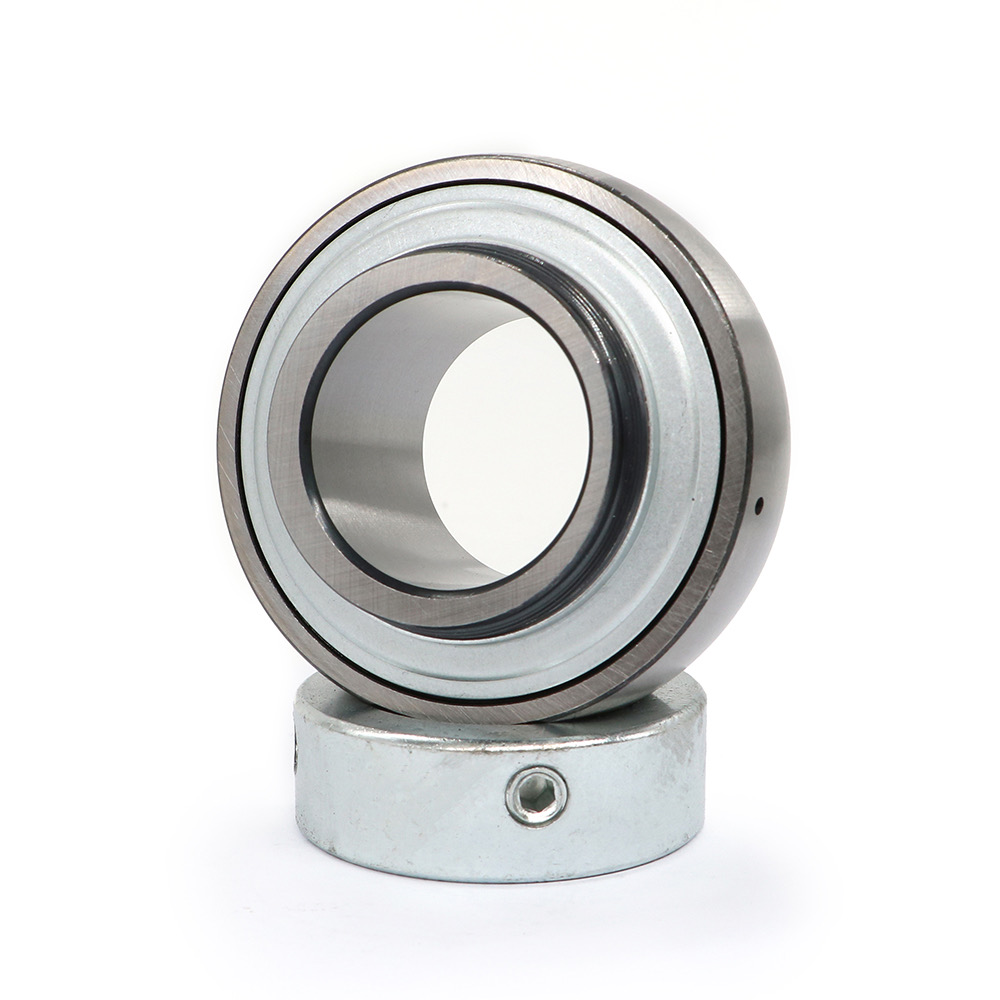

3. Rodamiento de bolas esférico exterior con manguito excéntrico El nombre en clave es: serie UEL200, serie UEL300, serie SA200. La característica principal de este tipo de rodamiento de bolas esférico exterior es que el extremo superior del rodamiento tiene un cierto grado de excentricidad y un manguito excéntrico con el mismo grado de excentricidad coopera con él. Este tipo de rodamiento también se puede decir que es un rodamiento especial, porque se utiliza principalmente en maquinaria agrícola (cosechadoras, máquinas de retorno de paja, trilladoras, etc.), y este tipo de rodamiento de bolas esférico exterior se utiliza principalmente en estructuras con fuertes golpes, excentricidad La cooperación del diseño puede reducir efectivamente el salto fuerte.

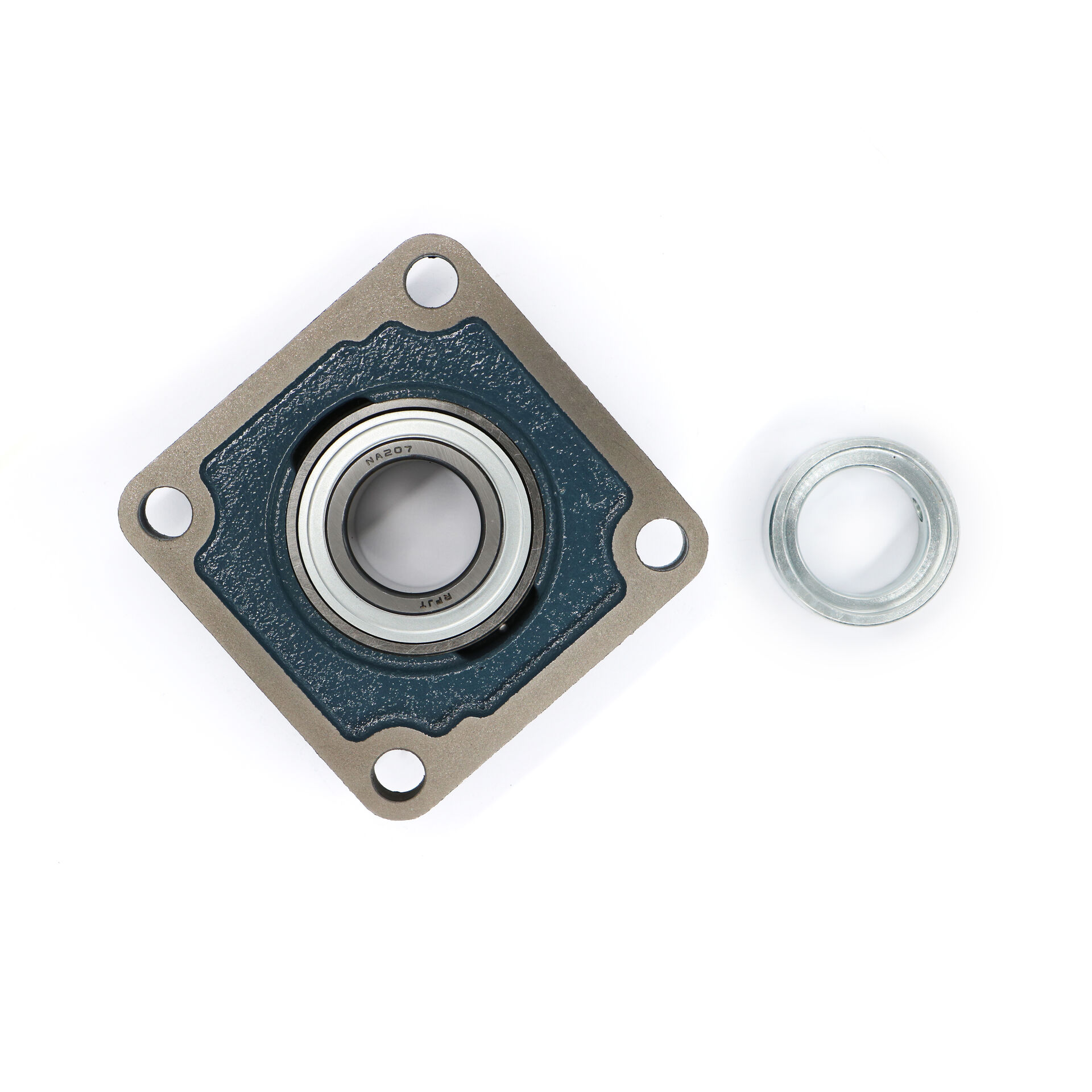

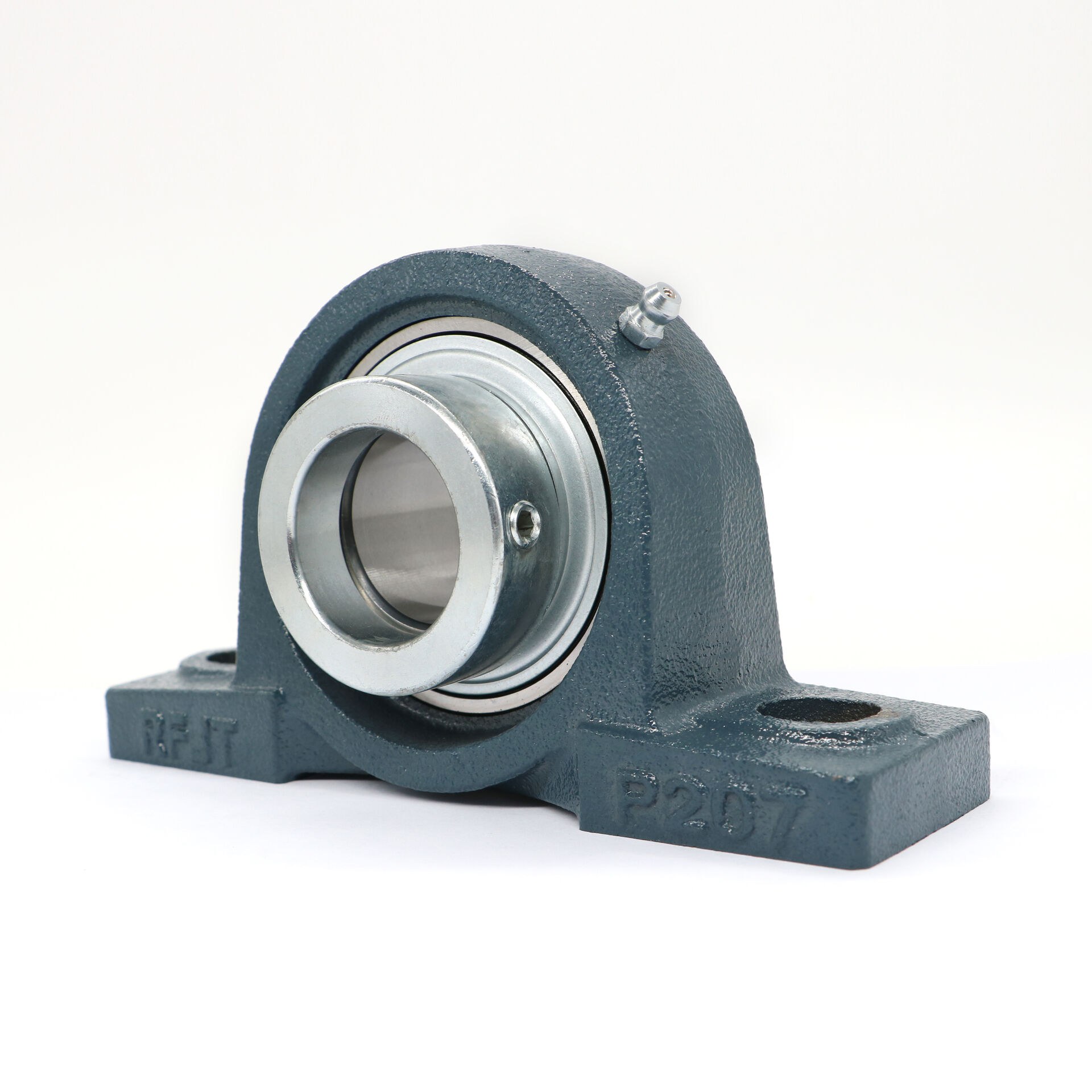

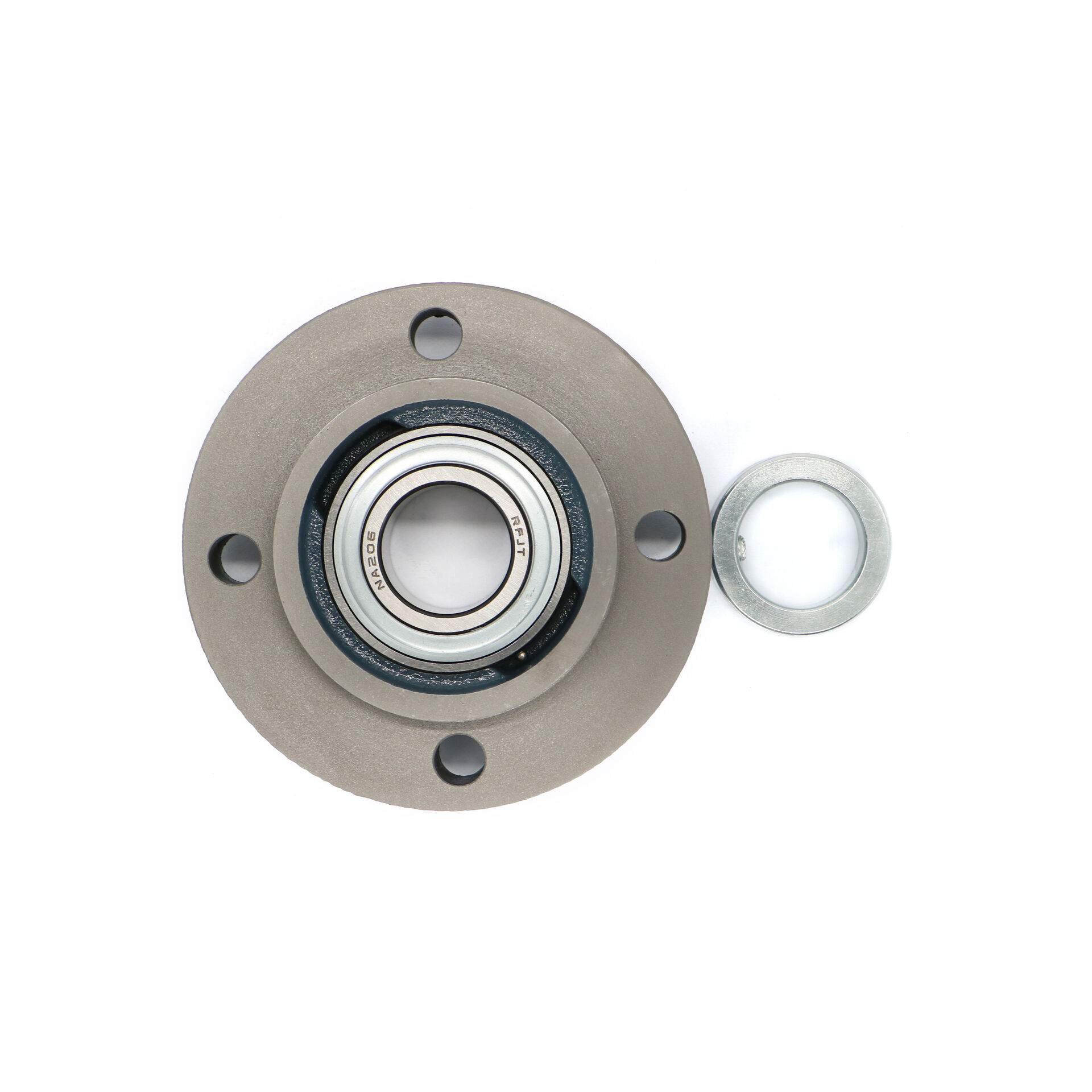

Los asientos de uso común incluyen el asiento vertical (P), el asiento cuadrado (F), el asiento cuadrado (FS), el asiento circular (FC), el asiento rombo (FL), el asiento anular (C), el asiento deslizante, etc. (T) .

Metodo de instalacion

1. Antes de instalar el cojinete en el eje, primero se debe sacar el pasador de fijación de la carcasa del cojinete y, al mismo tiempo, la superficie del muñón se pule para que quede suave y limpia, y se engrasa el muñón para evitar la oxidación y la lubricación ( permita que el rodamiento gire ligeramente sobre el eje).

2. Aplique aceite lubricante en la superficie de contacto del asiento del cojinete y el cojinete, e instale el cojinete en el asiento del cojinete. Luego coloque el cojinete ensamblado en el eje junto con el asiento del cojinete. Empújelo a la posición deseada para la instalación.

3. No apriete primero los pernos que fijan el asiento del cojinete, de modo que el manguito del cojinete pueda girar en el asiento del cojinete. Instale también el cojinete y el asiento en el otro extremo del mismo eje, gire el eje varias veces y deje que el cojinete encuentre su posición automáticamente. Luego apriete los pernos del asiento del cojinete.

4. Instale el manguito excéntrico. Primero coloque el manguito excéntrico en el escalón excéntrico del manguito interior del rodamiento y apriételo a mano a lo largo de la dirección de rotación del eje. Luego inserte o resista el escariado en el manguito excéntrico con la varilla de hierro pequeña. Golpee la pequeña barra de hierro con un martillo de mano en la dirección de rotación del eje. Instale firmemente el manguito excéntrico y, finalmente, apriete los tornillos de cabeza hexagonal en el manguito excéntrico.
