Clasificación del anillo de sellado:

Anillo de sellado en forma de V

Es un anillo de sello de caucho elástico de acción axial que se utiliza como sello sin presión para el eje giratorio. El labio de sellado tiene una mejor movilidad y adaptabilidad, puede compensar grandes tolerancias y desviaciones de ángulo, puede evitar que la grasa o el aceite internos se escapen y también puede evitar que entren salpicaduras de agua o polvo externas.

anillo en U

Comúnmente utilizado en la fabricación de sellos alternativos en sistemas hidráulicos. Es ampliamente utilizado en el sellado de cilindros hidráulicos en maquinaria de construcción.

junta tórica

Se utiliza principalmente para sellado estático y sellado de movimiento alternativo. Cuando se utiliza para el sellado de movimiento rotatorio, se limita a dispositivos de sellado rotatorio de baja velocidad.

Anillo de sellado rectangular

Por lo general, se instala en una ranura con una sección transversal rectangular en el círculo exterior o en el círculo interior para desempeñar una función de sellado.

anillo en Y

Ampliamente utilizado en dispositivos de sellado de movimiento alternativo.

Además, también hay un anillo de sellado de tensión de resorte (almacenamiento de energía de resorte), que es un resorte agregado al material de sellado de PTFE, que incluye resortes en forma de O, resortes en forma de V y resortes en forma de U.

Orificio con anillo de sellado tipo YX

Uso del producto:
Se utiliza para sellar pistones en cilindros hidráulicos alternativos. Ámbito de aplicación: TPU: cilindros hidráulicos generales, cilindros hidráulicos de equipos generales. CPU: Cilindros hidráulicos para maquinaria de construcción y cilindros de aceite para alta temperatura y alta presión. Material: poliuretano TPU, CPU, caucho

Dureza del producto:
HS85±2°A Temperatura de trabajo: TPU: -40～+80℃ CPU: -40～+120℃ Presión de trabajo: ≤32Mpa Medio de trabajo: aceite hidráulico, emulsión

Anillo de retención de orificio tipo YX

Uso del producto:

Esta norma se aplica al uso de anillos de sellado tipo YX cuando la presión de trabajo del cilindro de aceite es superior a 16 MPa, o cuando el cilindro de aceite está bajo una fuerza excéntrica, cumple la función de proteger el anillo de sellado. Temperatura de trabajo: -40～+100℃

Medio de trabajo:

Aceite hidráulico, emulsión, agua Dureza del producto: HS 92±5A Material: PTFE

Anillo de sellado tipo YX para eje

Uso del producto:
Se utiliza para sellar vástagos de pistón en cilindros hidráulicos alternativos. Ámbito de aplicación: TPU: cilindros hidráulicos generales, cilindros hidráulicos de equipos generales. CPU: Cilindros hidráulicos para maquinaria de construcción y cilindros de aceite para alta temperatura y alta presión.

Material:

Poliuretano TPU, CPU, caucho
Dureza del producto: HS85±2°A
Temperatura de trabajo: TPU: -40～+80℃ CPU: -40～+120℃
Presión de trabajo: ≤32Mpa
Medio de trabajo: aceite hidráulico, emulsión

Anillo de retención tipo YX para eje

Uso del producto:

Esta norma se aplica al uso de anillos de sellado tipo YX cuando la presión de trabajo del cilindro de aceite es superior a 16 MPa, o cuando el cilindro de aceite está bajo una fuerza excéntrica, cumple la función de proteger el anillo de sellado. Temperatura de trabajo: -40～+100℃

Medio de trabajo:

Aceite hidráulico, emulsión, agua Dureza del producto: HS 92±5A Material: PTFE Según: estándar empresarial

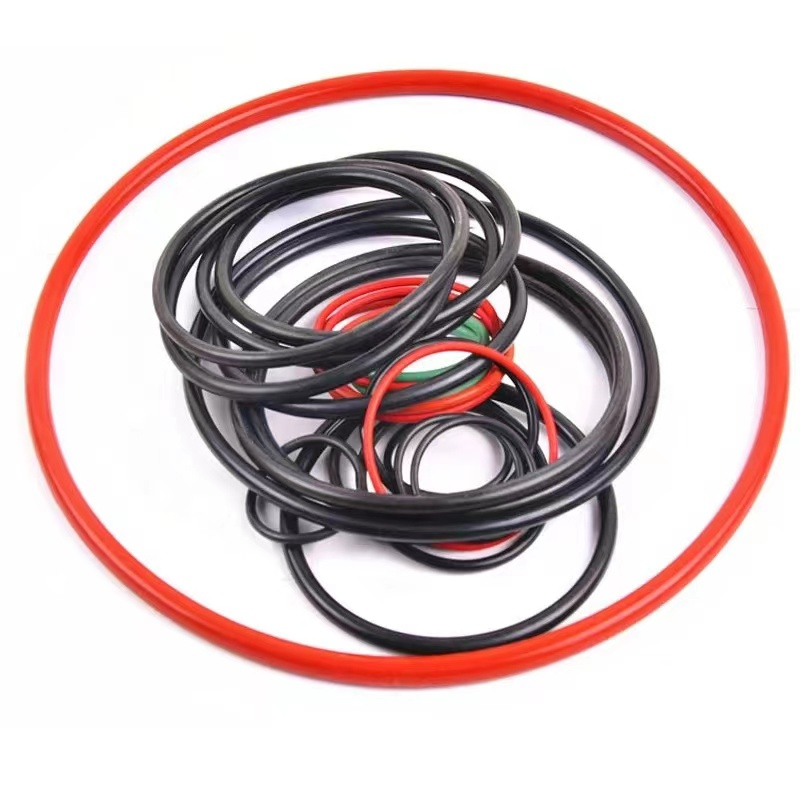

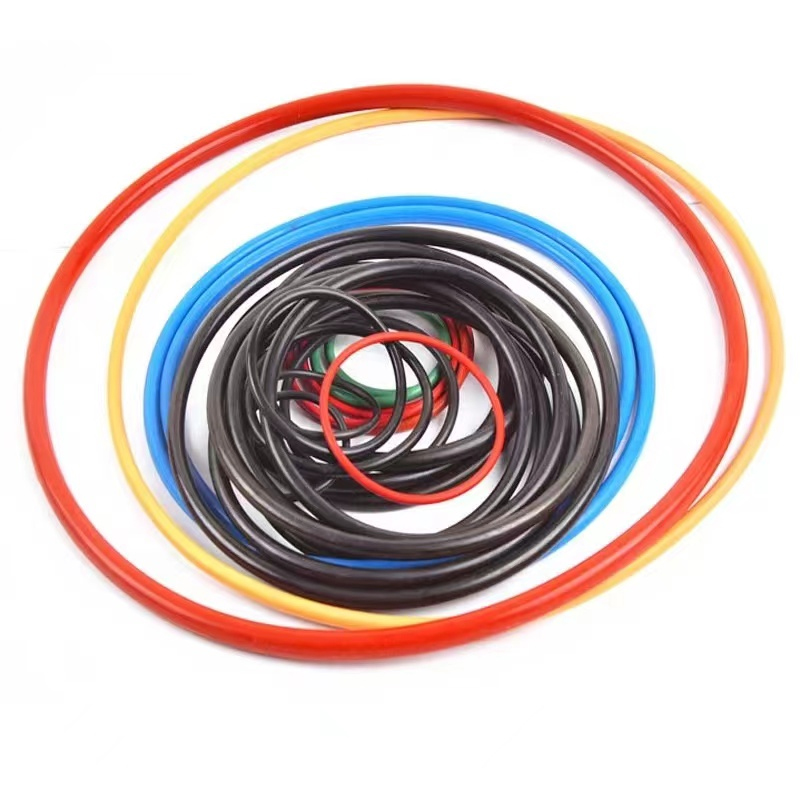

junta tórica de goma

Uso del producto:

El anillo de sellado de goma en forma de O de este estándar es adecuado para sistemas hidráulicos y neumáticos y varios equipos y componentes mecánicos.
En el medio líquido y gaseoso, actúa como sello en estado estático o en movimiento. Temperatura de trabajo: -40～+230℃ Presión de trabajo:<10～220Kg, f/cm

Medio de trabajo:

Aire, agua, aceite Dureza del producto: 40～85±2A Material: caucho de nitrilo, gel de sílice, caucho de flúor, caucho de etileno propileno

Anillos de apoyo para juntas tóricas

Uso del producto:

Esta norma se aplica al uso de juntas tóricas cuando la presión del cilindro es superior a 10 MPa. Temperatura de trabajo: -100～200℃

Medio de trabajo:

Aceite hidráulico, emulsión, agua Material: PTFE

Anillo de polvo sin marco tipo J

Uso del producto:

Se utiliza para cilindros de aceite de movimiento alternativo, varillas de pistón en cilindros o partes expuestas de vástagos de válvulas para evitar el polvo.

Ámbito de aplicación:

TPU, maquinaria de construcción, maquinaria en general, cilindros y válvulas varias, etc.
